D04-C203-00201

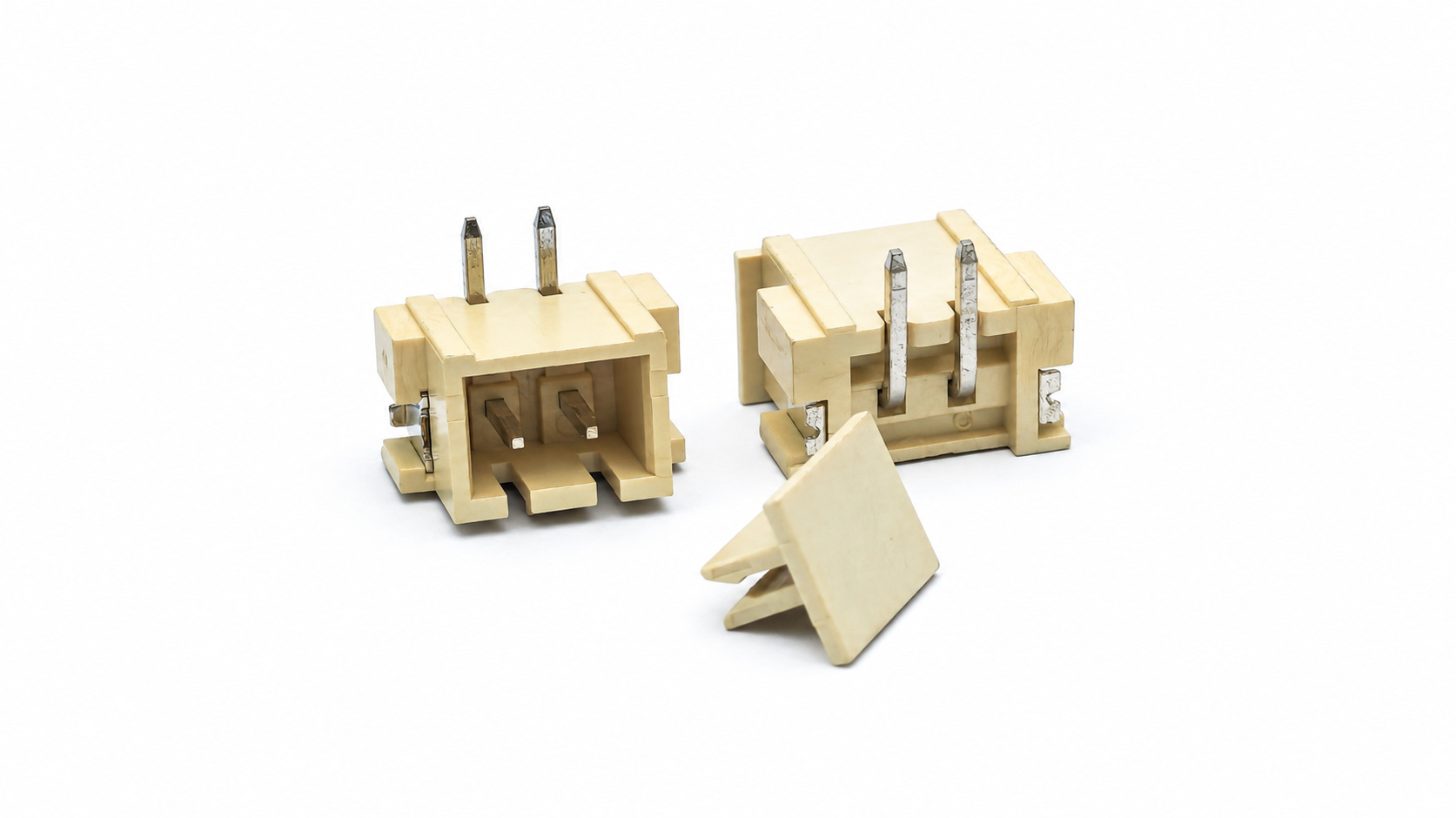

Wafer Header, Vertical, SMT, 2Pin

此 Wafer Header 垂直式 SMT 2Pin 連接器為線對板連接提供精巧的解決方案。採用兩個黃銅端子，表面為鎳底鍍錫，端子間距為 2.50 mm，垂直配置支援頂部插接。LCP 外殼符合 UL94V-0 阻燃要求，額定電流為 3A，額定電壓為 250V AC/DC，支援表面黏著組裝，適用於各類電子應用。

對此產品有興趣嗎？
將此產品加入詢問清單，並告訴我們您的需求。我們的團隊將盡快回覆並提供您所需的資訊。如果您找不到完全符合需求的產品，歡迎隨時與我們 聯繫.

詢價車
分類: , , , , , , , 標籤: , , ,

產品規格介紹
元件類型
Wafer Header
安裝方式
Top-Mount
端子類型
SMT
產品方向
Vertical
產品規格
物理特性
端子數量
2
端子材質
Brass
端子鍍層
Tin
端子間距 (mm)
2.5
高度 (mm)
7.9
膠殼材質
LCP
膠殼顏色
Ivory

電器特性
絕緣電阻
500MΩ Min.
額定電流
3A
額定電壓
500V
耐電壓
1000V AC/Min.
接觸阻抗
Initial 10mΩ Max. After 20mΩ Max.

機械特性
插入力
7.5N Max.
拔出力
1.0N Min.
插拔壽命
50 Cycles

焊接特性
焊接型式
Reflow
建議製程溫度
260°C 2 Seconds

環境特性
工作溫度範圍
-40°C ~ +105°C
儲存溫度範圍
-25°C ~ +85°C
環保規範 RoHS
RoHS 2.0
無鹵素
Yes

其他
包裝
Tape Reel

產品特色
垂直 SMT 設計
支援頂部插接與表面黏著安裝，便於 PCB 組裝。
精密端子配置
採用兩個電鍍黃銅端子，端子間距為 2.50 mm。
阻燃絕緣外殼
LCP 外殼符合 UL94V-0 要求，提供阻燃絕緣性能。
常見應用場景
汽車電子
適用於車用電子系統、電動車及車載資訊娛樂設備。
消費性電子
適用於消費性電子產品、電腦及各類智慧裝置。
工業應用
適用於工業自動化設備、控制系統及機器人應用。
醫療應用
適用於醫療儀器、診斷設備及健康照護裝置。
通訊應用
適用於網路設備、電信系統及各類通訊裝置。
