Terminal Block Header | Terminal Block Header, Right Angle, DIP, 3&4Pin | Walta Electronic

D02-C206-00301&401

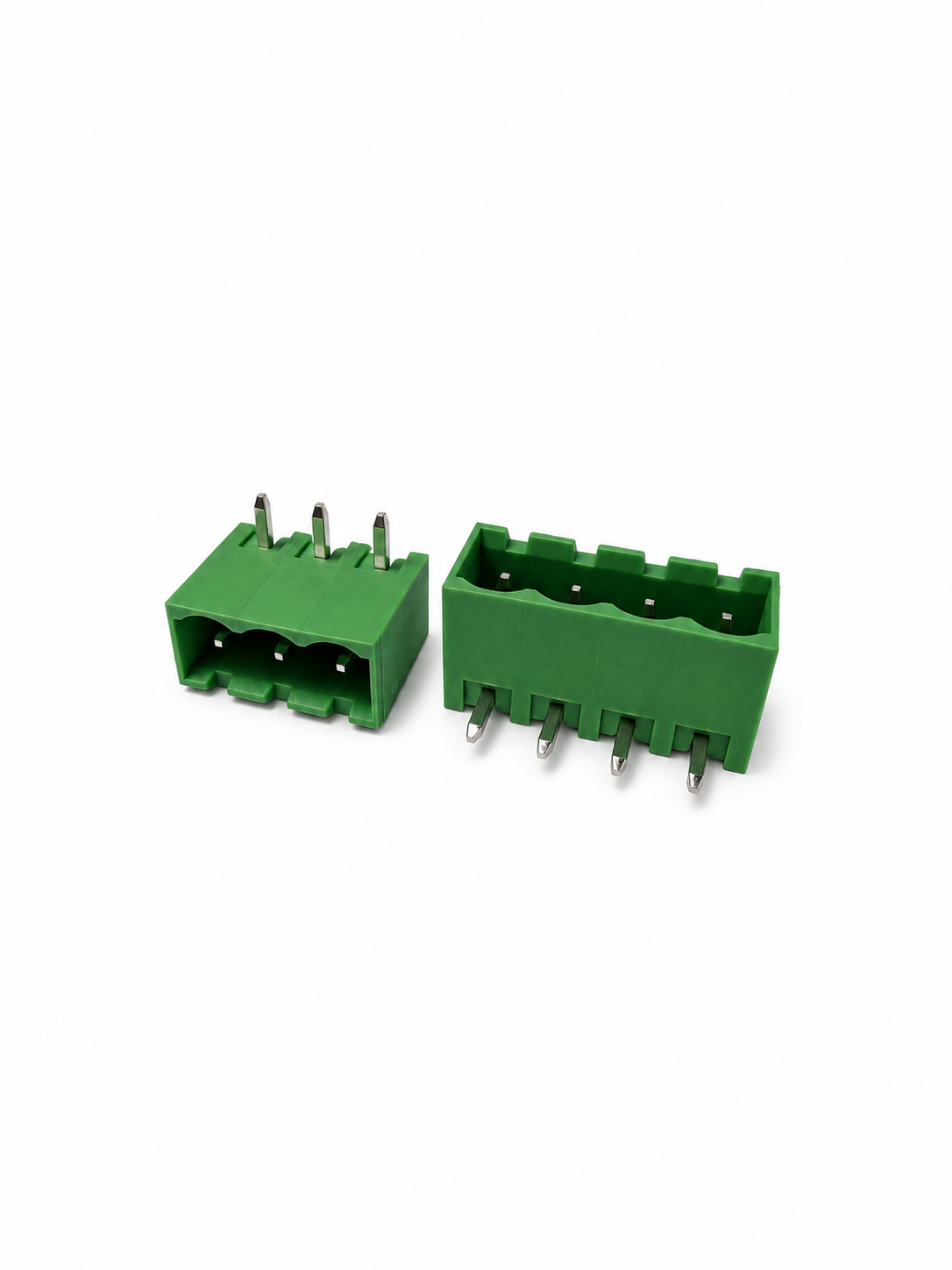

Terminal Block Header, Right Angle, DIP, 3&4Pin

端子台公座直角 DIP 3及4端子連接器為電源與控制應用提供可靠的 PCB 連接。單排設計提供 3 或 4 個端子，採用 5.08 mm 間距，便於電路板佈局。直角對接與 DIP 安裝方式簡化整合，搭配鍍錫銅合金端子及 UL94V-0 PA66 外殼，提供穩定的導電與絕緣性能。

對此產品有興趣嗎？
將此產品加入詢問清單，並告訴我們您的需求。我們的團隊將盡快回覆並提供您所需的資訊。如果您找不到完全符合需求的產品，歡迎隨時與我們 聯繫.

詢價車
分類: , , , , , 標籤: , , ,

產品規格介紹
元件類型
Terminal Block
安裝方式
Top-Mount
端子類型
DIP
產品方向
Right Angle
產品規格
物理特性
端子數量
3 & 4 Pin
端子材質
Copper Alloy
端子鍍層
Tin
端子間距 (mm)
5.08
高度 (mm)
8.50
膠殼材質
PA66
膠殼顏色
綠色

電器特性
絕緣電阻
500MΩ @ 500V DC
額定電流
15A
額定電壓
300V
耐電壓
1600V AC/Min.
接觸阻抗
2mΩ Max.

機械特性
插入力
3 Pin: 40N. 4 Pin: 28N
拔出力
3 Pin: 26N. 4 Pin: 25N
插拔壽命
200 Cycles

焊接特性
焊接型式
Wave
建議製程溫度
260°C 5 Seconds Max.

環境特性
工作溫度範圍
-40°C ~ +105°C
儲存溫度範圍
-40°C ~ +70°C
環保規範 RoHS
RoHS 2.0
無鹵素
Yes

其他
包裝
Bag

產品特色
單排端子配置
提供 3 或 4 個端子，採用 5.08 mm 間距。
直角 DIP 設計
直角對接搭配通孔安裝，便於整合至 PCB。
可靠材料
鍍錫銅合金端子與 PA66 外殼提供可靠連接。
常見應用場景
消費性電子
適用於消費性電子產品、電腦及各類智慧裝置。
工業應用
適用於工業自動化設備、控制系統及機器人應用。
通訊應用
適用於網路設備、電信系統及各類通訊裝置。
