Wafer Connector | Wafer Header, Horizontal, SMT, 16Pin | Walta Electronic

D02-C203-01601

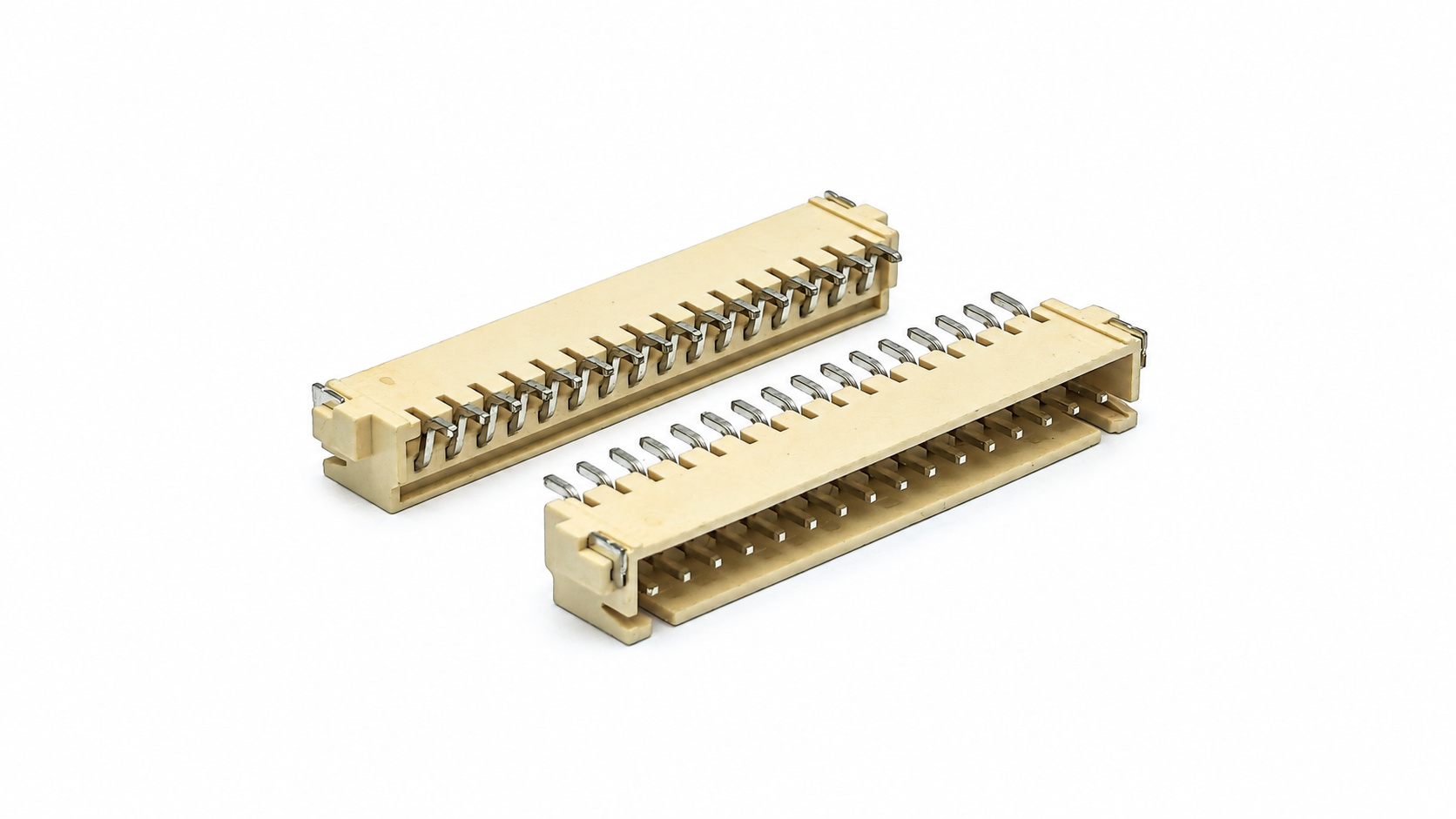

Wafer Header, Horizontal, SMT, 16Pin

此 Wafer Header 水平式 SMT 16Pin 連接器為線對板連接提供精巧的解決方案。採用 16 個黃銅端子，表面為鎳底鍍錫，端子間距為 2.50 mm，水平配置便於側向插接。LCP 外殼提供電氣絕緣，額定電流為 3A，額定電壓為 250V AC/DC，支援表面黏著組裝，適用於各類電子應用。

對此產品有興趣嗎？
將此產品加入詢問清單，並告訴我們您的需求。我們的團隊將盡快回覆並提供您所需的資訊。如果您找不到完全符合需求的產品，歡迎隨時與我們 聯繫.

詢價車
分類: , , , , , , , 標籤: , , ,

產品規格介紹
元件類型
Wafer Header
安裝方式
Top-Mount
端子類型
SMT
產品方向
Horizontal
產品規格
物理特性
端子數量
16
端子材質
Brass
端子鍍層
Tin
端子間距 (mm)
2.5
高度 (mm)
6.0
膠殼材質
LCP
膠殼顏色
Beige

電器特性
絕緣電阻
1000MΩ Min.
額定電流
3A
額定電壓
250V
耐電壓
800V AC/Min.
接觸阻抗
Initial 10mΩ Max. After 20mΩ Max.

機械特性
插入力
7.5N Max.
拔出力
1.0N Min.
插拔壽命
50 Cycles

焊接特性
焊接型式
Reflow
建議製程溫度
260°C 2 Seconds

環境特性
工作溫度範圍
-40°C ~ +105°C
儲存溫度範圍
-25°C ~ +85°C
環保規範 RoHS
RoHS 2.0
無鹵素
Yes

其他
包裝
Tape Reel

產品特色
水平 SMT 設計
支援側向插接與表面黏著安裝，便於 PCB 組裝。
精密端子配置
採用 16 個電鍍黃銅端子，間距為 2.50 mm。
LCP 絕緣外殼
採用 LCP 外殼，提供連接器端子之間的電氣絕緣。
常見應用場景
汽車電子
適用於車用電子系統、電動車及車載資訊娛樂設備。
消費性電子
適用於消費性電子產品、電腦及各類智慧裝置。
工業應用
適用於工業自動化設備、控制系統及機器人應用。
醫療應用
適用於醫療儀器、診斷設備及健康照護裝置。
通訊應用
適用於網路設備、電信系統及各類通訊裝置。
